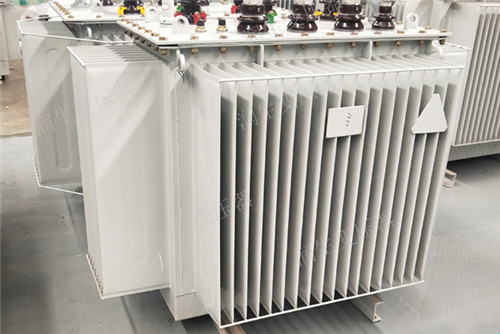

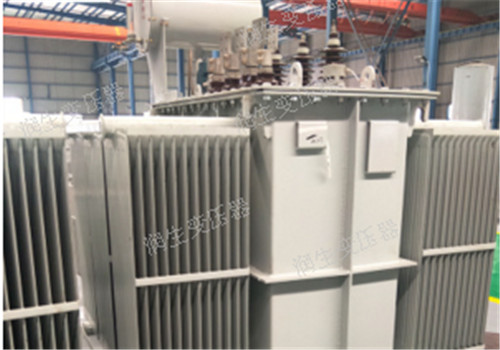

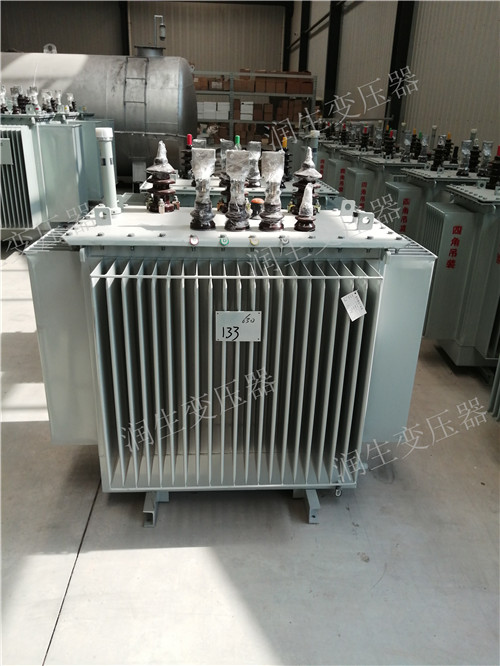

S13油浸式電力變壓器借助油作冷卻介質，如油浸自冷，油浸風冷，油浸水冷及逼迫油循環等。一般升壓站的主變都是油浸式的，變比20KV/500KV，或20KV/220KV，一般發電站用以推動帶本身負荷(例如磨煤機，風機，通風機、循環泵等)的廠用變壓器也是油浸式變壓器，它變比是20KV/6KV。

　　結構特征

　　1.S13油浸式電力變壓器高壓線圈用優質的聚氨酯漆包圓銅線繞制，低壓線圈用電纜紙包線繞制。層間絕緣應用點膠紙，在線圈干燥過程中在一定溫度時逐漸熔融，產生黏附功效，隨著溫度的升高又開始干固，使繞阻的鄰近每層可靠地黏合成一個固定模塊，避免線圈繞線位移，從而保證了絕緣結構的安全、可靠。

　　2.鐵心

　　選用晶粒取向的硅鋼片或非晶合金硅鋼片卷制成單相卷鐵芯，能確保磁通流通方向與硅鋼片的晶粒取向一致，使材料的優良特性獲得徹底發揮，空載損耗遠低于規范標準，并且用專門的鐵心干固漆擰緊，更進一步有效降低變壓器噪聲水準。

　　3.應用圓桶型油箱，油箱選用密封式構造，提高運行可靠性，正常運轉免維護。

　　特性表明：

　　1、S13油浸式電力變壓器節能效果明顯，采用新型鐵心材料，全斜三接縫構造，磁路分布均勻，能夠降低滿載激磁電流和空載損耗，S11商品在S9系列的基礎上，空載損耗均值減少30%。

　　2、按要求規定設置有壓力釋放閥、信號溫度表、氣體繼電器等,保證變壓器安全運營。

　　3、具備運行可靠、體型小、重量輕、噪音低、工藝性好，排熱好、溫度低、不吊芯構造、不污染環境、免檢修、效率高等特點。

　　S13油浸式電力變壓器性能特點：

　　選用獨特焊接工藝，無滲漏，確保焊接質量

　　撤銷高、低壓升高座降低焊接;

　　油箱箱壁選用寬幅鋼板降低接縫。
