干式變壓器檔位調節

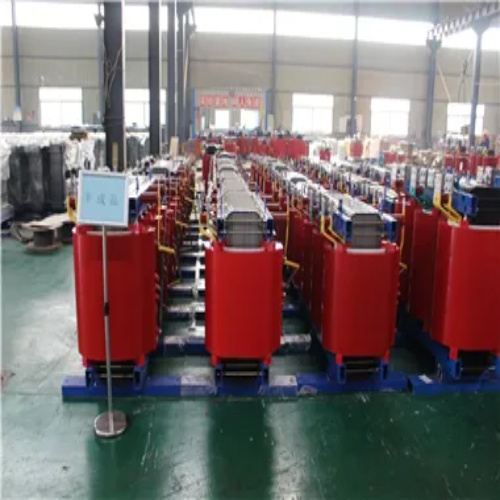

干式變壓器的檔位調節是為了適應不同的輸入電壓和保持輸出電壓在額定值范圍內而進行的操作。以下是關于干式變壓器檔位調節的詳細解釋:
一、檔位類型
干式變壓器的檔位(應稱為“分接電源開關”)主要有兩種類型:有載分接電源開關和無載分接電源開關。
有載分接電源開關:可以通電、帶負載調整,且全是電動式控制的。控制時只需按調整按鍵(分上漲和下降)即可進行。
無載分接電源開關:控制時務必斷電后,開啟干式變壓器本身上的分接電源開關堵蓋,轉動調整搖桿到需要的檔位,隨后準確測量干式變壓器三相繞阻的電阻值,確保電阻值基本上均衡(一般不得超過2%),然后蓋緊堵蓋,合閘。
二、檔位調節步驟
1. 無載變壓干式變壓器
斷電:在進行檔位調節前,必須先斷開電源。
開蓋:打開干式變壓器上的分接電源開關堵蓋。
調節:轉動調整搖桿到需要的檔位。
測量:使用萬用表測量干式變壓器三相繞阻的電阻值,確保電阻值均衡。
合閘:確認無誤后,蓋緊堵蓋,合閘恢復供電。
2. 有載變壓干式變壓器
電動控制:通過電動式控制裝置,按調整按鍵進行檔位調節。
監控:在調節過程中,應監控輸出電壓和電流的變化,確保在安全范圍內。
三、檔位與電壓的關系
干式變壓器的檔位與輸出電壓有直接的關系。以常見的三個檔位為例:
一檔:高壓為10500V時,低壓導出400V。
二檔:高壓為10000V時,低壓導出400V。
三檔:高壓為9500V時,低壓導出400V。
當副邊工作電壓偏低時,應在原檔位基礎上加1檔進行調節(如原先在Ⅱ檔則應調至Ⅲ檔);反之,當副邊工作電壓偏高時,則應減1檔進行調節。
四、注意事項
斷電操作:無載分接電源開關在調節時必須斷電操作,以確保安全。
電阻測量:調節后應使用萬用表測量電阻值,確保檔位接觸良好。
負載情況:在調節檔位時,應考慮變壓器的負載情況,避免在重載或滿載時進行檔位調節。
操作規范:應嚴格按照操作規范進行檔位調節,避免誤操作導致設備損壞或人身傷害。
五、其他說明
不同型號的干式變壓器檔位設置和調節方式可能有所不同。因此,在進行檔位調節前,應仔細閱讀設備說明書或咨詢專業人員。
綜上所述,干式變壓器的檔位調節是一個復雜而重要的操作過程。通過合理的檔位調節,可以確保輸出電壓的穩定性和安全性。
