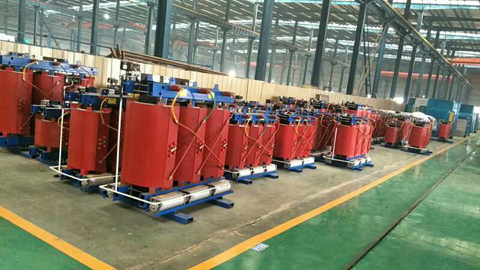

SCB10-50KVA干式變壓器采用環氧樹脂澆注三相干式變壓器具有運行穩定，阻燃防火，無污染，可直接安裝在負荷中心。SCB10-50KVA干式變壓器免維護、安裝簡便。防潮性能好，停運后不經預干燥即可投入運行。損耗低，局部放電量低、噪音小、強迫風冷條件下可以120% 額定負載運行。自己備有完善的溫度保護控制系統，為變壓器穩定運行提供可靠保障。SCB10-50KVA干式變壓器的可靠性指標已經達到***先進水平。

　　SCB10-50KVA干式變壓器特點：

　　1、線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空干燥脫 氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。

　　2、高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美 觀整齊。

　　3、鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕 緣涂層覆蓋，耐潮濕，防銹，降噪。

　　4、鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪 音。

　　5、變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配 備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。

　　6、配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(Pt100)。以監測變壓器繞 組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器 運行的安全性。

　　SCB10-50KVA干式變壓器結構：

　　1、鐵芯：鐵芯選用進口優質冷軋硅鋼片，三階全斜接縫結構，芯柱采用F級無緯帶 綁扎，鐵芯表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵皮噪聲，夾件和緊回件經特殊表面處理，使產品外觀質量有了進一 步提高。

　　2、溫控系統和風冷系統：采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風 壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控制采用智能溫控儀，提高了變壓器運行***性。

　　3、保護外殼和出線母排：保護外殼對變壓器作進一步安全保護，防護等級有IP20 、IP23等。外殼材料有鋁合金、冷軋鋼板，不銹鋼等供用戶選擇。低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計 特殊出線方式。

　　SCB10-50KVA干式變壓器特性

　　1、高壓繞組采用漆包銅線，低壓繞組用銅箔繞制。高 壓繞組用玻璃纖維氈填充，在真空狀態下用不加填料的進口環氧樹脂澆注，固化后構成鞏固的整體，機械強度高，無部分放電，牢靠性高。

　　2、組燃、防爆、不污染環境、環保型，可裝置在負荷中心。

　　3、線圈不吸潮，死心、夾件經過特殊工藝處置可在1OO%相對濕度和其它惡劣環境中運轉。連續運轉無須去潮處置。

　　4、抗短路、雷電沖擊程度高、過載才能大。

　　5、線圈內外側樹脂絕緣層薄，散熱性能好。冷卻方式普通采用空氣自然冷卻(AN)。關于任何防護等級的變壓器都可配置風冷系統(AF)。

　　6、損耗低，節電效果好，運轉經濟，可免維護。

　　7、體積小、重量輕、占地空間小、裝置便當。

　　SCB10-50KVA干式變壓器具有以下優點：

　　1.機械強度高，抗短路才能強;

　　2.防潮性極好，可在90%濕度下運轉;

　　3.構造先進，外形尺寸小，重量輕，局放低;

　　4.絕緣程度高，電場散布平均;

　　5.易維護;

　　6.散熱才能強，強迫風冷條件下可150%額定負載運轉;

　　7.防燃、防爆，無污染，低噪音，可直接裝置在負荷中心。

　　SCB10-50KVA干式變壓器可普遍運用于輸變電系統、高層建筑、商業中心、體育場館、石化企業、公開鐵道、車 站 機 場等 防火 要 求 高 的 場 所 。在 我 國 ，環 氧 澆 注 式 干 變 的 制 造 經歷***豐厚，運轉業績也。
